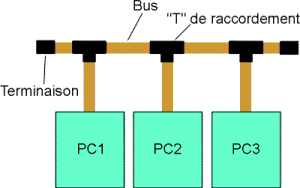

Principe

  • Un conducteur unique représente le réseau.
  • Chaque extrémité est bouclée sur un "bouchon" dont l'impédance électrique est égale à l'impédance caractéristique du conducteur, ceci afin d'éviter les réflexions des signaux en bout de câble.
  • Chaque poste est "piqué" sur ce bus au moyen d'un "T" de raccordement.

Le technologie présentée ci-dessous est adaptée aux petits réseaux.



Connectique

Le câble

le câble le plus souvent utilisé est du coaxial de type RG58. Il est souple, fin et relativement facile à mettre en œuvre.
Le câble RG58, bien connu de ceux qui ont tâté de la CB, présente une impédance caractéristique de 50 Ohms


Les prises

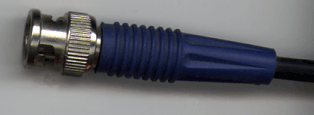

  • Les prises de type "BNC" sont facilement montées si l'on dispose de la pince à sertir adéquate.
  • Le "T" de type BNC permet les raccordements, avec son type de prise à verrouillage par baïonnette.

Le bouchon de terminaison, également de type BNC, se trouve aisément dans le commerce, au même titre d'ailleurs que les autres accessoires décrits plus haut.
Au final, il est très simple et rapide de connecter entre eux quelques PC par ce moyen.

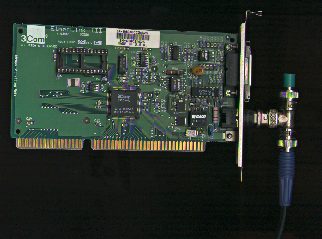

La carte réseau

Avantages

Inconvénients

Ce procédé est peu coûteux, facile et rapide à mettre en œuvre

Diminue les possibilités d’extension



Si un défaut de connectique apparaît, c'est tout le réseau qui devient inopérant. Les investigations sont longues et laborieuses pour trouver les défectuosités







Conclusions

Ce type de réseau est limité à 10 Mbits/s et n'a plus d'avenir, bien qu'encore suffisant pour un réseau domestique.
