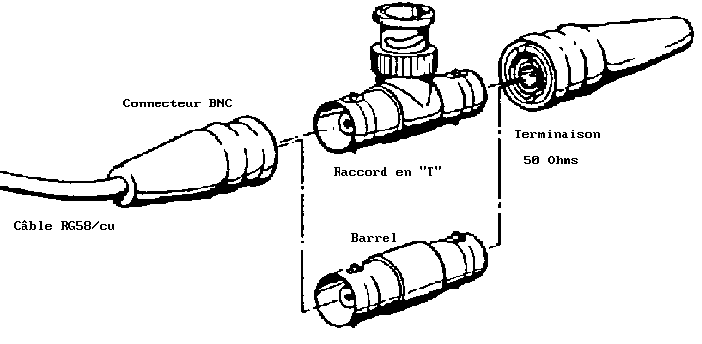

Le câble "Thin Ethernet" appelé aussi 10 Base 2 est utilisé pour la distribution d'Ethernet dans les bureaux ou groupes de travail, en reliant en chaîne des ordinateurs connectés à un Hub ou un répéteur.

Toute interruption de cette chaîne ( Terminaison enlevée, câble interrompu) entraîne la mise hors service du segment connecté à un port du Hub ou du Répéteur.



















Caractéristiques d'un segment "Thin Ethernet":

  • Câble 50 Ohms RG 58 /CU
  • Maximum 185m par segment
  • 30 connexions max par segment
  • 1 mètre min. entre chaque "noeud"
  • Chaque segment doit être terminé par une résistance de 50 Ohms à chaque extrémité

On peut mesurer la qualité d'un câblee à l'aide d'un Réflectomètre.

NB: On utilise plus aujourd'hui de câble coaxiaux pour réaliser un réseau pour plusieurs raisons:

  1. La liaison est semi-duplex
  2. La vitesse est limitée à 10 Mbits/s
  3. Les câbles ouverts génèrent trop de perturbations de service

La paire torsadée a supplanté le coaxial.
